渦街流量計特殊場所安裝要求

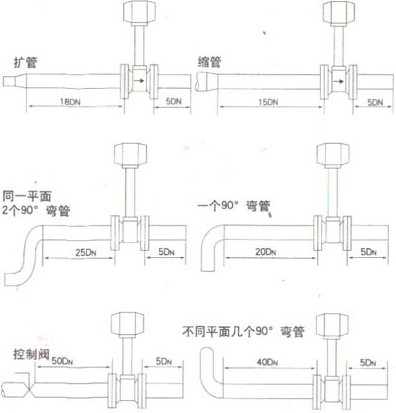

1、管道條件：渦街流量計傳感器前后應有足夠長的圓形直管段，其內徑光滑并與通徑DN一致。前后直管段視前面狀態而變，確保流體為充分發展的流態。詳見圖3
（圖3 ）
2、 流體條件：單相流充滿整個管道，液體中允許有少量氣泡和固體微粒，氣體中允許有少量固體、塵粒和液霧。飽和蒸汽的干度不小于85%。不得有旋轉和脈動流。雷諾數Re＞4000。溫度，壓力在規定范圍內。

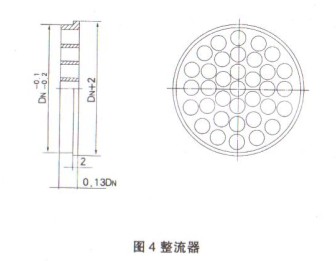

3、 整流器的安裝：場地限制，直管段無法滿足，應安裝整流器，見圖4，是一種非均勻分布多孔整流器，結構簡單，成本低，安裝方便，阻力損失小，安裝見圖5。
（圖3 ） 2、 流體條件：單相流充滿整個管道，液體中允許有少量氣泡和固體微粒，氣體中允許有少量固體、塵粒和液霧。飽和蒸汽的干度不小于85%。不得有旋轉和脈動流。雷諾數Re＞4000。溫度，壓力在規定范圍內。
3、 整流器的安裝：場地限制，直管段無法滿足，應安裝整流器，見圖4，是一種非均勻分布多孔整流器，結構簡單，成本低，安裝方便，阻力損失小，安裝見圖5。
 |
 |
4、

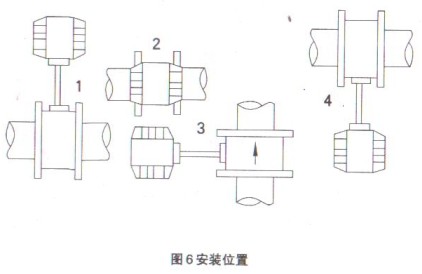

安裝條件：渦街流量計應遠離振動源，有振動時在前后直管段2DN處加支架用橡皮減振。傳感器通徑圓應與直管段內徑圓保持同心。法蘭焊接時，密封夾緊時，管內不得有突出部分。流向應與箭頭方向一致。（高溫時推薦2、3、4位置，常溫和低溫時推薦1位置，垂直管道時選3位置）見圖6
5、

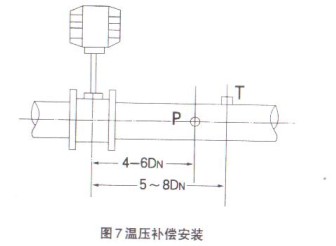

溫度壓力補償安裝：P-壓力變送器，T-溫度傳感器，安裝在后直管段上，見圖7。
6、
爆炸性場所安裝：渦街流量計在搬運或安裝時候應承受的加速度沖擊不允許超過2g。安裝要求應符合：《中華人民共和國爆炸危險使用場所電氣安全使用規程》規定，儀表必須與電源，信號安全柵配套使用，或者選用隔爆型傳感器（變送器），不得直接與其他供電系統連接。
|
