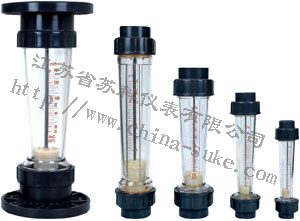

SK-LZS型塑料管轉子流量計
|
SK-LZS型塑料管轉子流量計錐管主要部分均由AS，ABS塑料制成，有較好的耐腐性能，具有結構合理、體積小、重量輕、錐管不易破碎等特點。可廣泛應用于化工、環保、食品等工業部門。
連接方式可分為：插接、焊接、螺紋和法蘭連接四種，具體尺寸與參數請分別詳見：螺紋式塑料管轉子流量計、承插式塑料管轉子流量計、法蘭式塑料管轉子流量計。
技術參數 |
公稱通徑
(mm) |
型號 |
測量范圍 |
允許被測介質狀況 |
精度 |
短管型 |
溫度℃ |
壓力MPa |
15 |
SK-LZS-15 |
5-50l/h |
0-60 |
≤0.6 |
±5% |
10-100l/h |
16-160l/h |
25-250l/h |
40-400l/h |
50-500l/h |
60-600l/h |
100-1000l/h |
25 |
SK-LZS-25 |
100-1000l/h |
160-1600l/h |
250-2500l/h |
32 |
SK-LZS-32 |
0.4-4m3/h |
0.6-6m3/h |
50 |
SK-LZS-50 |
1-10m3/h |
1.6-16m3/h |
65 |
SK-LZS-65 |
5-25m3/h |
8-40m3/h |
12-60m3/h |
| 80 |
SK-LZS-80 |
5-25m3/h |
8-40m3/h |
12-60m3/h |
100 |
SK-LZS-100 |
14-90m3/h |
18-120m3/h |
125 |
SK-LZS-125 |
25-150m3/h |
30-180m3/h |
| 150 |
SK-LZS-150 |
12-60m3/h |
| 18-90m3/h |
| 20-120m3/h |
| 25-150m3/h |
| 30-180m3/h |

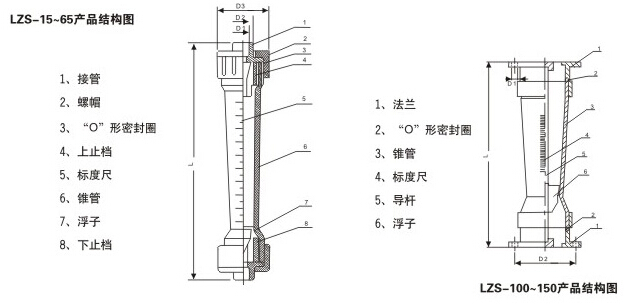

產品結構圖
|
外形安裝尺寸 |
型號 |
尺寸 |
適用管道
(mm) |
短管型 |
L |
D1 |
D2 |
D3 |
SK-LZS-15 |
202 |
20 |
26 |
45 |
15或20 |
| SK-LZS-20 |
231 |
25 |
35 |
45 |
15或20 |
SK-LZS-25 |
226 |
32 |
39 |
60 |
25或32 |
SK-LZS-32 |
288 |
40 |
49.5 |
74 |
32或40 |
SK-LZS-50 |
341 |
63 |
73 |
98 |
50或63 |
SK-LZS-65 |
430 |
75 |
88 |
122 |
65或75 |
SK-LZS-100 |
520 |
法蘭連接 |
100 |
SK-LZS-125 |
520 |
法蘭連接 |
125 |
|
|
|
|
