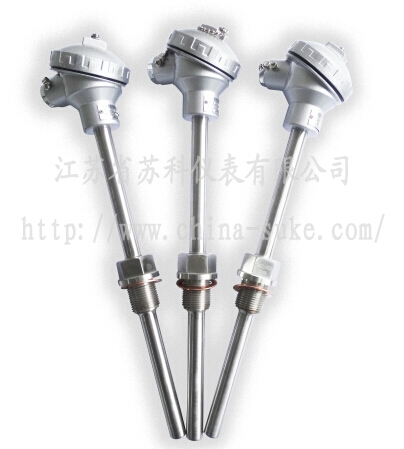

熱電偶



熱電偶
概述
  工業用熱電偶作為一種溫度傳感器,通常和顯示儀表記錄儀表和電子調節器配套使用。可以直接測量各種生產中從0℃到1800℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。
  根據國家規定,我公司的熱電偶符合IEC國際標準分度號的鉑銠 30-鉑銠6、鉑銠10-鉑、鎳鉻-鎳硅、鎳鉻-康銅等等的裝配式熱電偶。
  熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
測量范圍及允許誤差范圍

型號

分度號

允差等級

Ⅰ級

Ⅱ級

允差值

測溫范圍℃

允差值

測溫范圍℃

WRN

K

±1.5℃

-40~+375

±2.5℃

-40~+333

±0.004(t)

375~1000

±0.0075(t)

333~1200

WRM

N

±1.5℃

-40~+375

±2.5℃

-40~+333

±0.004(t)

375~1000

±0.0075(t)

333~1200

WRE

E

±1.5℃

-40~+375

±2.5℃

-40~+333

±0.004(t)

375~800

±0.004(t)

333~900

WRF

J

±1.5℃

-40~+375

±2.5℃

-40~+333

±0.004(t)

375~750

±0.004(t)

333~750

WRC

T

±0.5℃

-40~+125

±1℃

-40~+133

±0.004(t)

125~350

±0.0075(t)

133~350

WRP

S





±2.5℃

0~+600





±0.0025(t)

600~1300

WRQ

R





±2.5℃

0~+600





±0.0025(t)

600~1300

WRR

B





±2.5℃

0~+600





±0.0025(t)

600~1600


注:t為感溫元件實測溫度值(℃)

熱電偶時間常數
熱惰性級別
時間常數(秒)
熱惰性級別
時間常數(秒)

90-180

10-30

30-90

<10
熱電偶公稱壓力:一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
熱電偶最小插入深度:應不小于其保護套管外徑的8-10倍(特列產品例外)
絕緣電阻:當周圍空氣溫度為15-35℃,相對濕度<80%時絕緣電阻≥5兆歐(電壓100V)。具有防濺式接線盒的熱電偶,當相對溫度為93± 3℃ 時,絕緣電阻≥0.5兆歐(電壓100V)
高溫下的絕緣電阻:熱電偶在高溫下,其熱電極(包括雙支式)與保護管以及雙支熱電極之間的絕緣電阻(按每米計)應大于下表規定的值。

規定的長時間使用溫度(℃)

試驗溫度(℃)

絕緣電阻值(Ω)

≥600
600
72000
≥ 800
800
25000
≥1000
1000
5000

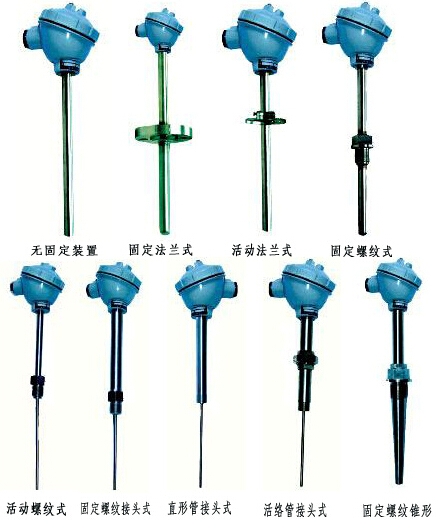

熱電偶安裝固定方式
熱電偶安裝固定方式圖
型譜
  1 2  3 4 5  6  7 8
WR□□-□□□-□/□-□

WR

熱電偶    標準型







1

標記

熱電偶類別

分度號

N

鎳鉻-鎳硅

K

M

鎳鉻硅-鎳硅

N

E

鎳鉻-銅鎳

E

F

鐵-銅鎳

J

C

銅-銅鎳

T

P

鉑銠10-鉑

S

Q

鉑銠13-鉑

R

R

鉑銠30-鉑銠6

B

W

鎢錸3-鎢錸25

WRe3/25





2

標記

熱電偶對數

1

單支式(可不標記)

2

雙支式







3

標記

安裝固定裝置

1

無固定裝置

2

固定螺紋

3

活動法蘭

4

固定法蘭

5

活絡管接頭式

6

固定螺紋錐形式

7

直行管接頭式

8

固定螺紋管接頭式

9

活動螺紋管接頭式





4

標記

接線盒形式

2

防濺式

3

防水式

4

隔爆式





5

標記

保護管直徑(mm

0

Ф16

1

Ф12(S/R/B型熱電偶為Ф25雙層管)

2

Ф16(高鋁管,限用于K、N型熱電偶)

3

Ф25(高鋁管,限用于K、N型熱電偶)



特殊說明(直徑標明Ф尺寸)



6

總長L/

mm



7

插入長度l

mm



8

標記

隔爆等級

BT4

ExdiiBT4

CT4

DiiCT4
